蒸汽渦街流量計
- SC-LUG蒸汽渦街流量計根據卡門渦街原理測量蒸汽的體積流量量或質量流量的體積流量計。廣泛用于各種行業蒸汽流量的計量，并可作為流量變送器用于自動化控制系統中。 蒸汽
- 咨詢熱線：0517-86788478
-
產品詳情
SC-LUG蒸汽渦街流量計根據卡門渦街原理測量蒸汽的體積流量量或質量流量的體積流量計。廣泛用于各種行業蒸汽流量的計量，并可作為流量變送器用于自動化控制系統中。
蒸汽渦街流量計根據安裝方式與功能區別，的渦街流量計基本有四種類型：法蘭對夾式、法蘭連接式，插入式與溫壓補償一體式。

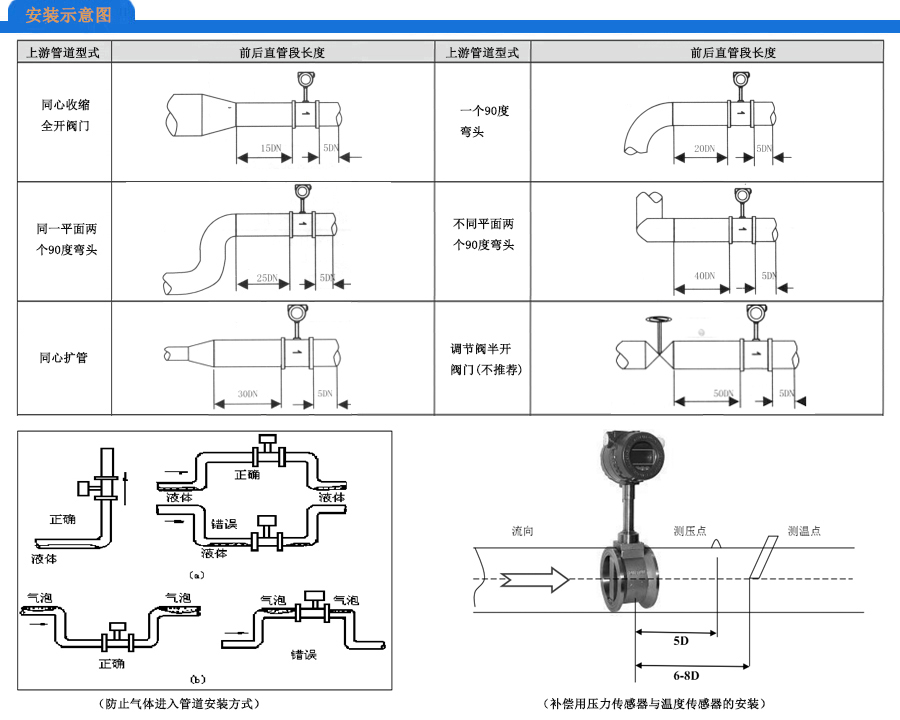

法蘭卡裝式渦街流量計一種zui常用的結構形式，其表體自身不帶連接法蘭，在與管道連接時，將流量計卡裝于兩片專用法蘭之間，再用螺栓緊固即可。其特點是體積小，結構簡單緊湊。在提供產品時，同時提供專用法蘭和緊固螺栓，所以用戶不需到市面上購買，省去很多不必要的麻煩。故安裝費用低，安裝也非常方便。
法蘭連接式渦街流量計可廣泛應用各行業中小口徑管道蒸汽流量計量，其表體自帶連接法蘭，在與管道連接時，將流量計法蘭與管道法蘭相連接，再用螺栓緊固即可。其特點是結構簡單，安裝方便。
插入式渦街流量計可廣泛的適用于各種行業大口徑蒸汽流量計量，并可作為流量變送器用于自動控制系統中。
一、主要技術參數：
1、測量介質：液體、一般氣體、天然氣、蒸汽（飽和蒸汽和過熱蒸汽）；
2、測量可能范圍：雷諾數為5×103～7×106
3、正常測量范圍：雷諾數為2×104～7×106
4、測量流速范圍：液體0.5～7m/s 氣體4～35mm/s 蒸汽7～70m/s
5、被測流體溫度：-40℃～+300℃
6、被測流體溫度：1.6、4、25MPa
7、準確度：1級、1.5級、0.5級（通過非線性修整方可達到0.5級）；
8、重復性：指示值的0.2%；
9、表體材料：ICr18Ni9Ti；
10、壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度（Kg/m3） v-管內平均流速（m/s）
11、環境溫度：-20℃～+55℃（特殊要求定貨說明）
12、環境濕度：≤90%RH
13、大氣壓力：86-106KPa
14、外供電源：3.6～224VDC
15、內供電源：3～4.5VVDDC
16、工作電源：80/A
17、工作電壓：2.7～3.6v
18、工作頻率：0.1～3000H
19、信號遠傳距離：100mm
20、信號輸出：脈沖輸出（外供電源）電流輸出4～20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式。
規格及測量范圍
二、表1（液體與氣體流量范圍）：
三、表2（蒸汽測量范圍）： 單位：（kg/h）
四、渦街流量計選型表：
蒸汽渦街流量計根據安裝方式與功能區別，的渦街流量計基本有四種類型：法蘭對夾式、法蘭連接式，插入式與溫壓補償一體式。
法蘭卡裝式渦街流量計一種zui常用的結構形式，其表體自身不帶連接法蘭，在與管道連接時，將流量計卡裝于兩片專用法蘭之間，再用螺栓緊固即可。其特點是體積小，結構簡單緊湊。在提供產品時，同時提供專用法蘭和緊固螺栓，所以用戶不需到市面上購買，省去很多不必要的麻煩。故安裝費用低，安裝也非常方便。
法蘭連接式渦街流量計可廣泛應用各行業中小口徑管道蒸汽流量計量，其表體自帶連接法蘭，在與管道連接時，將流量計法蘭與管道法蘭相連接，再用螺栓緊固即可。其特點是結構簡單，安裝方便。
插入式渦街流量計可廣泛的適用于各種行業大口徑蒸汽流量計量，并可作為流量變送器用于自動控制系統中。
一、主要技術參數：
1、測量介質：液體、一般氣體、天然氣、蒸汽（飽和蒸汽和過熱蒸汽）；
2、測量可能范圍：雷諾數為5×103～7×106
3、正常測量范圍：雷諾數為2×104～7×106
4、測量流速范圍：液體0.5～7m/s 氣體4～35mm/s 蒸汽7～70m/s
5、被測流體溫度：-40℃～+300℃
6、被測流體溫度：1.6、4、25MPa
7、準確度：1級、1.5級、0.5級（通過非線性修整方可達到0.5級）；
8、重復性：指示值的0.2%；
9、表體材料：ICr18Ni9Ti；
10、壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度（Kg/m3） v-管內平均流速（m/s）
11、環境溫度：-20℃～+55℃（特殊要求定貨說明）
12、環境濕度：≤90%RH
13、大氣壓力：86-106KPa
14、外供電源：3.6～224VDC
15、內供電源：3～4.5VVDDC
16、工作電源：80/A
17、工作電壓：2.7～3.6v
18、工作頻率：0.1～3000H
19、信號遠傳距離：100mm
20、信號輸出：脈沖輸出（外供電源）電流輸出4～20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式。

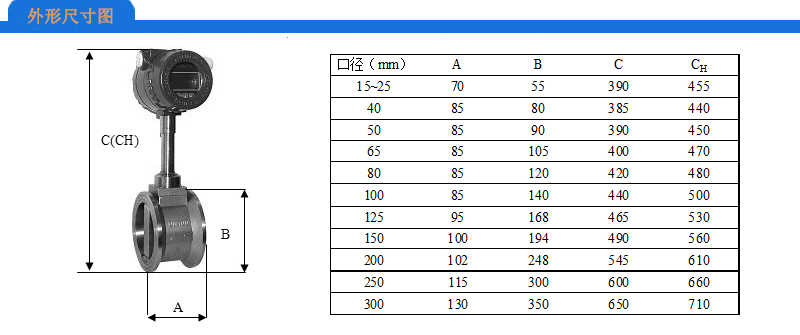

規格及測量范圍
二、表1（液體與氣體流量范圍）：
| 通徑 | 液體流量范圍（m3/h） | 氣體流量范圍 |
| DN25 | 1～12 | 10～100 |
| DN32 | 1.5～23 | 15～150 |
| DN40 | 2.4～32 | 23～230 |
| DN50 | 4～50 | 35～350 |
| DN65 | 6.3～184 | 60～600 |
| DN80 | 10～130 | 90～900 |
| DN100 | 20～200 | 140～1400 |
| DN125 | 31～310 | 220～1450 |
| DN150 | 45～450 | 300～3000 |
| DN200 | 80～800 | 550～5500 |
| DN250 | 150～1500 | 880～8800 |
| DN300 | 200～2000 | 1300-13000 |
| DN300 | 100～1500 | 1560～15600 |
| DN400 | 180～3000 | 2750～27000 |
| DN500 | 300～4500 | 4300～43000 |
| DN600 | 450～6500 | 6100～61000 |
| DN800 | 750～10000 | 11000～110000 |
| DN1000 | 1200～17000 | 17000～170000 |
| 注：DN250～DN600可按客戶要求訂貨；DN300以上口徑推薦使用插入式渦街流量計。 | ||
三、表2（蒸汽測量范圍）： 單位：（kg/h）
|
絕壓P/MPa 溫度T/℃ 密度ρ/(kg/m3) |
0.2 120.23 1.129 |
0.3 133.54 1.651 |
0.4 143.62 2.163 |
0.5 151.84 2.669 |
0.6 158.84 2.669 |
0.7 164.96 3.667 |
0.8 170.41 4.162 |
|
| DN25 |
Qmin Qmax 擴展上限 |
14 140 140 |
17 170 204 |
19 190 267 |
22 220 330 |
23 230 391 |
25 230 391 |
27 270 541 |
| DN32 |
Qmin Qmax 擴展上限 |
31 310 357 |
38 380 522 |
44 440 684 |
48 480 844 |
53 530 1003 |
57 570 1160 |
60 600 1317 |
| DN50 |
Qmin Qmax 擴展上限 |
52 520 558 |
63 630 816 |
73 730 1069 |
81 810 1320 |
88 880 1568 |
95 950 1813 |
101 1010 2058 |
| DN65 |
Qmin Qmax 擴展上限 |
67.8 678 900 |
99 990 1326 |
131 1310 1741 |
160 1600 2134 |
180 1800 2535 |
200 2000 2733 |
215 2150 3330 |
| DN80 |
Qmin Qmax 擴展上限 |
122 1220 1429 |
148 1480 2090 |
170 1700 2738 |
188 1880 3379 |
205 2050 4013 |
221 2210 4642 |
235 2350 5269 |
| DN100 |
Qmin Qmax 擴展上限 |
175 1750 2233 |
212 2120 3266 |
242 2420 4278 |
269 2690 5279 |
293 2930 6270 |
315 3150 7254 |
336 3360 8233 |
| DN150 |
Qmin Qmax 擴展上限 |
350 3500 5025 |
423 4230 7348 |
484 4840 9627 |
538 5380 11879 |
586 5860 14019 |
631 6310 16321 |
672 6720 15824 |
| DN200 |
Qmin Qmax 擴展上限 |
700 7000 8933 |
846 8460 13064 |
969 9690 17115 |
1076 10760 21119 |
1173 11730 25083 |
1261 12610 29016 |
1344 13440 32993 |
|
絕壓P/MPa 溫度T/℃ 密度ρ/(kg/m3) |
0.9 175.36 4.655 |
1.0 179.88 5.147 |
1.2 187.96 6.127 |
1.4 195.04 7.106 |
1.6 201.37 8.085 |
1.8 207.11 9.065 |
2.0 212.37 10.5 |
|
| DN25 |
Qmin Qmax 擴展上限 |
28 280 575 |
30 300 636 |
33 330 757 |
35 350 878 |
37 370 999 |
40 400 1120 |
42 420 1242 |
| DN32 |
Qmin Qmax 擴展上限 |
64 640 1473 |
67 670 1629 |
73 730 1939 |
79 790 2249 |
84 840 2559 |
89 890 2869 |
94 940 3180 |
| DN50 |
Qmin Qmax 擴展上限 |
107 1070 2302 |
112 1120 2545 |
122 1220 3030 |
132 1320 3514 |
140 1400 3998 |
149 1490 4483 |
157 1570 4970 |
| DN65 |
Qmin Qmax 擴展上限 |
220 2200 3724 |
225 2250 4117 |
235 2350 4902 |
245 2450 5685 |
255 2550 6470 |
265 2650 7252 |
275 2750 8038 |
| DN80 |
Qmin Qmax 擴展上限 |
249 2490 5893 |
261 2610 6515 |
285 2850 7757 |
307 3070 8996 |
328 3280 10235 |
347 3470 11476 |
365 3650 12723 |
| DN100 |
Qmin Qmax 擴展上限 |
355 3550 9208 |
374 3740 10181 |
408 4080 12120 |
439 4390 14057 |
468 4680 15993 |
496 4960 17932 |
522 5220 19880 |
| DN150 |
Qmin Qmax 擴展上限 |
711 7110 20719 |
747 7470 22909 |
815 8150 27270 |
878 8780 31628 |
936 9360 35985 |
992 9920 40347 |
1044 10440 44732 |
| DN200 |
Qmin Qmax 擴展上限 |
1421 14210 36834 |
1494 14940 40727 |
1630 16300 48481 |
1756 17560 56228 |
1873 18730 63794 |
1983 19830 71729 |
2088 20880 79523 |
四、渦街流量計選型表：
| SC-LUG | 渦街流量計 |
| 代 碼 | 公稱通徑DN |
|
15 … 1500 |
DN15 … DN1500 |
| 代 碼 | 結構形式 |
|
B F C |
法蘭對夾式 法蘭連接式 插入式（DN300及以上） |
| 代 碼 | 測量介質 |
|
Q Z Y |
氣體 蒸汽 液體 |
| 代 碼 | 補償方式 |
|
N Y |
無補償 溫壓補償一體化 |
| 代 碼 | 工作溫度 |
|
1 2 3 |
≤80℃ ≤250℃ ≤350℃ |
| 代 碼 | 工作壓力 |
|
1 2 3 4 |
PN2.5 PN4.0 PN6.3 PN16 |
| 代 碼 | 輸出信號 |
|
F M H |
脈沖頻率信號 4~20mA 4~20mA+HART |
| 代 碼 | 通訊接口 |
|
N M |
無通訊 RS485 MUDBUS |
| 代 碼 | 通訊接口 |
|
T B |
碳鋼 304不銹鋼 |
| 代 碼 | 供電方式 |
|
D C |
24V DC 3.6V電池 |
| B | 防爆 |
| 流量范圍：0~□□□m3/h | |
