產品詳情
SC-LUX系列氣體旋進旋渦流量計采用zui新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、城市供氣、電力、冶金、煤炭等行業各種氣體計量。
工作原理:
旋進旋渦流量傳感器殼體剖面的型線類似文丘利管的型線，兩頭大中間小，入口側的收縮段內有一組強制產生旋渦的導流葉片，出口側有一個消除旋渦流的整流柵，使流體恢復軸向流動。當流體流入流量流量傳感器時，入口處的導流葉片迫使軸向流動的流體旋轉，并在收縮段內由于流體的加速流動使旋轉流的中心產生旋渦流。這時，隨著管截面的縮小，旋渦流集中在中心軸上，當旋渦流體進入擴散段時，由于流速減慢，旋轉流體受到回流的作用，開始作二次旋轉，旋渦流出現轉折點（在這一點上流體的軸向速度分量為零），形成旋渦進動現象，故稱旋進旋渦。檢測元件測得該進動頻率信號后，由二次儀表顯示出流量總量、溫度、壓力等。
主要特點:
1．內置式壓力、溫度、流量傳感器，性能高,結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．采用信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有的穩定性。
4．時間顯示及實時數據存儲之功能，可保證內部數據不會丟失,可性保存。
5．整機功耗低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護,防止參數改動。
7．表頭可180度隨意旋轉，安裝方便。
技術參數：
旋進旋渦氣體流量計流量范圍：表1
旋進旋渦流量計選型表：
工作原理:
旋進旋渦流量傳感器殼體剖面的型線類似文丘利管的型線，兩頭大中間小，入口側的收縮段內有一組強制產生旋渦的導流葉片，出口側有一個消除旋渦流的整流柵，使流體恢復軸向流動。當流體流入流量流量傳感器時，入口處的導流葉片迫使軸向流動的流體旋轉，并在收縮段內由于流體的加速流動使旋轉流的中心產生旋渦流。這時，隨著管截面的縮小，旋渦流集中在中心軸上，當旋渦流體進入擴散段時，由于流速減慢，旋轉流體受到回流的作用，開始作二次旋轉，旋渦流出現轉折點（在這一點上流體的軸向速度分量為零），形成旋渦進動現象，故稱旋進旋渦。檢測元件測得該進動頻率信號后，由二次儀表顯示出流量總量、溫度、壓力等。
主要特點:
1．內置式壓力、溫度、流量傳感器，性能高,結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．采用信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有的穩定性。
4．時間顯示及實時數據存儲之功能，可保證內部數據不會丟失,可性保存。
5．整機功耗低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護,防止參數改動。
7．表頭可180度隨意旋轉，安裝方便。
技術參數：
| 項 目 | 主要性能指標 |
| 準確度等級 | 1.0級；1.5級(其相應的基本誤差限為± 1.0%； ±1.5%) |
| 重復性(%) | ＜基本誤差限的1/3 |
| 過流量能力 | zui大流量的1倍 |
| 工作壓力(MPa) | PN1.6、2.5、4.0 |
| 介質溫度(℃) | -30～70 |
| 壓力損失(MPa) | △P=ρ／1.205 ×△PN |
| 輸出信號方式 |
脈沖：低電平＜0.7V；高電平VD—1V(VD一外供電電壓)； 模擬：4mA～20mA；RS485通訊接口 |
| 表體材料 | 鋁合金、不銹鋼(>2.5MPa) |
| 適用介質 | 氣體 |
| 環境條件 | 溫度：-30℃～55℃ 濕度：5%～95% 大氣壓力：86 kPa～106kPa |
| 供電方式 | 普通型：內供電3VDC 功耗《80μA；外供電6～24V DC功耗＜20mA |
|
智能型(溫壓一體化)：內供電3.6VDC功耗<200μA； 外供電12～24V DC功耗<100mA |
|
| 防爆等級 | 防爆標志：ExdⅡBT4；ExibⅡBT6 |
旋進旋渦氣體流量計流量范圍：表1
|
儀表口徑 DN(mm) |
流量范圍 （m3/h） |
儀表系數 （m3）-1 |
壓力等級 （MPa） |
備 注 |
| DN25 | 2.5～30 | 240000 |
1.6； 2.5； 4.0． |
PN≤1.6MPa為鋁合金外殼； PN≤4.0MPa為鑄鋼或不銹鋼外殼；PN＞4.0MPa為特殊規格；請在訂貨時注明。 |
| DN32 | 4.5～60 | 90000 | ||
| DN50 | 10～150 | 24000 | ||
| DN80 | 28～400 | 4800 | ||
| DN100 | 50～800 | 2800 | ||
| DN150 | 150～2250 | 680 | ||
| DN200 | 360～3600 | 210 |
| SC-LUX | 旋進旋渦流量計 |
| 代 碼 | 公稱通徑DN |
|
20 … 200 |
DN20 … DN200 |
| 代 碼 | 補償方式 |
|
N Y |
普通型（無補償） 溫壓補償一體化 |
| 代 碼 | 輸出信號 |
|
M H |
4~20mA 4~20mA+HART |
| 代 碼 | 通訊接口 |
|
N M |
無通訊 RS485 MUDBUS |
| 代 碼 | 壓力等級 |
|
1 2 3 |
PN1.6 PN2.5 PN4.0 |
| 代 碼 | 表體材質 |
|
G L |
鑄鋼（304） 鑄鋁 |
| 代 碼 | 供電方式 |
|
D C |
24V DC 3.6V電池 |

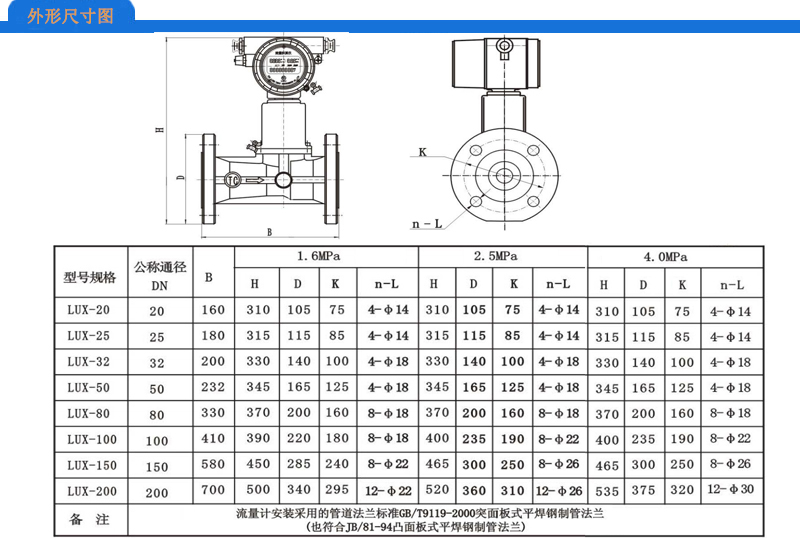

| B | 防爆 |
| 流量范圍：0~□□□m3/h | |
